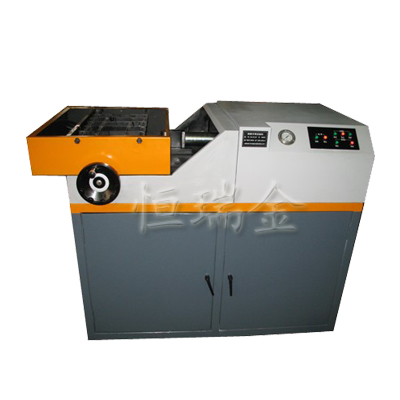

本機適用于金屬材料-棒材、板材、建筑用螺紋鋼的彎曲試驗。本機通過手輪轉動雙向絲杠，使彎曲壓滾同步進/退,以調整冷彎壓滾距離。采用單活塞桿雙作用液壓缸加荷，工作活塞前端配置插入式冷彎壓輥座，使更換冷彎壓頭極為便捷。本試驗機主要用于鋼筋彎曲試驗。可廣泛應用于建材、冶金、科研單位、大專院校、質量檢測中心和商品檢驗部門。是生產、科研和教學等行業要求的一種理想的試驗機。
本機滿足國家標準GB/T 232-2010《金屬材料 彎曲試驗方法》、GB 1499.2-2007《鋼筋混凝土用鋼 第2部分 熱軋帶肋鋼筋》以及冶金部標準YB/T 5126-2003《鋼筋混凝土用鋼筋 彎曲和反向彎曲試驗方法》.
二．結構特征與工作原理
2.1試驗機由工作平臺、液壓泵站、液壓工程缸、機架殼體、彎曲壓頭（彎心）、彎曲滑塊機構及調整裝置等組成。并設有試樣取出及安全防護裝置。
2.2工作平臺：為鋼筋彎曲工作平臺，且是工程缸安裝平臺，其為整體受力關鍵部件。采用整體鋼板再焊加強鋼板而成，受力狀況好。
2.3液壓工程缸：采用標準工程液壓缸，體積小，出力大，為彎曲鋼筋提供足夠的力。控制閥采用國內知名廠家的手動控制閥，可靠性得到保證，且操作方便。
2.4機架：機架骨架部分由型材焊接而成，結構設計合理，符合操作者習慣。面板等部分為鈑金結構，拆裝方便，表面噴塑處理，外觀整齊美觀。并配有廢鐵渣回收漏斗，方便用戶清理設備。
2.5液壓泵站：液壓泵站主要由油箱、油泵電機組、管路、液壓閥及安裝閥塊等組成。其中主要液壓元器件均采用國內知名品牌，充分保證了液壓系統的可靠性與穩定性。最大流量4l/min,額定壓力16MPa。配置安全閥。
2.6彎曲壓頭（彎心）：壓頭（彎心）通過連接塊裝在油缸的活塞桿上；采用高強度材料加工而成，并經熱處理之后，經久耐用，不易損壞。
2.7彎曲滑塊機構及調整裝置：彎曲滑塊機構由滑塊、滑塊座、耳軸、耳軸座等組成。滑塊采用高強度材料加工并熱處理而成，運動部件采用耐磨材料加工，經久耐用。并帶有指示裝置，操作者可以根據試驗要求，通過轉動手輪，方便而準確地設定兩滑塊座之間的距離。
2.8電氣系統：電氣元器件均采用施耐德公司生產，保證了設備的可靠性穩定性。
三．彎曲機主要技術參數
|
序號
|
項 目 名 稱
|
技 術 指 標
|
|
1
|
最大試驗力
|
150kN
|
|
2
|
滑塊間距
|
25～305mm（無級可調）
|
|
3
|
彎曲鋼筋直徑范圍
|
Φ6～Φ32
|
|
4
|
可選配彎心規格范圍
|
Ф18～Ф256mm
|
|
5
|
最大彎曲角度
|
180°
|
|
6
|
彎曲最大試驗速度
|
400mm/min
|
|
7
|
工程缸行程
|
400mm
|
|
8
|
系統額定壓力
|
16MPa
|
|
9
|
系統功率
|
1.5kW
|
|
10
|
外型尺寸（長x寬x高）
|
≈1350×680×1020 mm
|
|
11
|
電源電壓（必須有可靠的接地措施）
|
～380V±10% 50Hz
|
|
12
|
機器重量
|
≈1000 Kg
|
