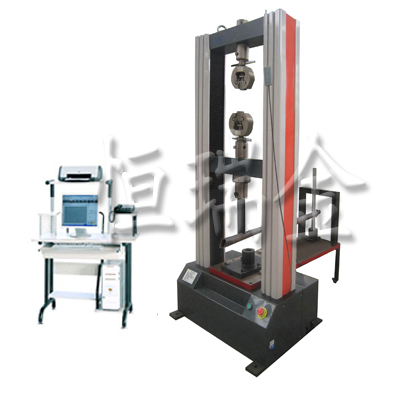

本公司生產的WDW-100kN微機控制腳手架扣件試驗機，主要適用于建筑工程中，對外徑為 Φ48.3mm的鋼管腳手架用直角扣件、旋轉扣件、對接扣件及底座進行抗滑、抗破壞、扭轉剛度、抗拉、抗壓的所有力學性能的檢測。。精密的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整�？赏瓿勺畲蟪休d拉力、抗拉強度、伸長變形、延伸率等技術指標的檢測。以上檢測參數在試驗結束后，由計算機根據試驗開始時設置的試驗參數條件自動計算，同時顯示相應的試驗結果，各檢測參數在試驗結束后既可查詢顯示，也可連接打印機進行打印輸出。
優點如下：
1. 帶有遙控盒，可實現橫梁的快/慢升降調整，操作靈活、隨意切換。
2. 具有試驗結束后返回初始位置的功能，智能、高效、快捷。
3. 具有任意工作位置的限位保護功能及過載、過流保護功能，可靠、安全。
4. 自建強大的試驗數據庫，試驗數據可隨時保存、查詢、調用
5. 可實現恒速率力控制、恒速率應力控制、恒速率變形控制、恒速度應變控制、恒速率行程控制、負荷等速控制、伸長等速控制、位移等速控制低周循環控制及用戶自編程控制等多種控制方式。
6. 可切換顯示多種試驗曲線：應力－應變曲線、力－變形曲線、力－位移曲線、力－時間曲線、變形－時間曲線、位移－時間曲線、力－應變曲線。試驗曲線局部放大，多曲線疊加比較。
該設備適用于金屬、膠粘劑、管材、型材、航空航天、石油化工、防水卷材、電線電纜、紡織、纖維、橡膠、陶瓷、食品、醫藥包裝、土工布、薄膜、木材、紙張等制造業以及各級產品質量監督部門，同時還適用于大中專院校進行教學演示工作。
產品制造依據標準
1）GB/T2611-2007《試驗機通用技術要求》
2）GB/T228-2010《金屬材料室溫拉伸試驗方法》
3）GB/T16491-2008《電子萬能材料試驗機》
4）JJF1103-2003《萬能試驗機計算機數據采集系統評定》
5）GB15831-2006《鋼管腳手架扣件》
6）GB/T232-2010《金屬材料彎曲力學性能試驗方法》
7）JJG139－1999《拉力、壓力和萬能試驗機的檢定規程》
9）GB 24911-2010《碗扣式鋼管腳手架構件》
10）JGJ231-2010《建筑施工承插型盤扣件鋼管支架安全技術規程》
2. 試驗機的主要技術指標、
程女士 18660118267
|
序號
|
檢 驗 項 目
|
技 術 要 求
|
|
1
|
最大試驗力
|
100kN
|
|
2
|
試驗力分辨率
|
1/250000
|
|
3
|
變形測量范圍
|
0.2%-100%
|
|
4
|
示值相對誤差
|
1%--100%量程范圍內 ≤±1%
|
|
5
|
試驗力示值重復性相對誤差
|
≤1%
|
|
6
|
試驗力零點相對誤差
|
±0.1%
|
|
7
|
力控速率調節范圍
|
0.005%-5%FS/S
|
|
8
|
力控速率控制精度
|
速率<0.05%FS時，為±1%設定值以內
速率 ≥0.05%FS時，為±0.5%設定值以內
|
|
9
|
變形速率調節范圍
|
0.005～5%FS/s；
|
|
10
|
變形速率控制精度
|
速率＜0.05%FS/s時，為設定值的±1%以內
速率≥0.05%FS/s時，為設定值的±0.5%以內
|
|
11
|
位移速率調節范圍
|
0.005-500mm/min
|
|
12
|
位移速率控制精度
|
為設定值的±0.2%以內
|
|
13
|
恒力、恒變形、恒位移控制范圍
|
0.5%-----100%FS
|
|
14
|
恒力、恒變形、恒位移控制精度
|
設定值≥10%FS時，為設定值的±0.5%以內
設定值＜10%FS時，為設定值的±1%以內
|
|
15
|
試驗機有效寬度
|
500mm
|
|
16
|
橫梁移動行程
|
1000mm
|
|
17
|
試驗機前后調整長度
|
1000mm
|
|
18
|
控制方式
|
微機自動控制
|
|
19
|
電源電壓（必須有可靠的接地措施）
|
～220V±10% 50Hz
|
|
20
|
試驗機尺寸(長x寬x高)
|
755×1600×1780 mm
|
|
21
|
機器重量
|
約800kg
|
