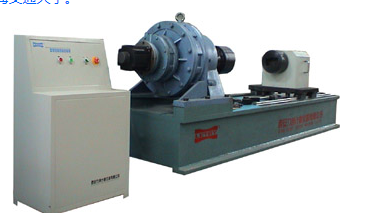

WNZ-20轉速扭矩試驗臺，專門用于對井下限速旋轉切割管的檢測，在0～500rpm條件下，檢測旋轉軸相對殼體旋轉時產生的摩擦扭矩的專用設備。
本測試系統采用高品質交流伺服電機、全數字式微機伺服調速控制技術、系統穩定、性能可靠、自動跟蹤測量顯示轉速、扭矩等工程量。符合國家有關測試標準。
一、主要技術指標：
規格
WNZ-20
最大扭矩（N.m）
20
測量范圍
4%～100%
示值精度
±1%FS
測試轉速范圍
0～500
加載方向
正轉或反轉
兩夾間距
≥500
試樣夾持范圍
Φ10～Φ60
外形尺寸(L×W×H)（mm）
1800×430×1200
重 量
335
二、正常工作及安裝條件：
1、滿足試驗機通用工作要求。
2、試驗機使用環境干凈、防塵，符合計算機使用環境要求。
3、實驗室有50Hz的380V、220V/2kW交流電源，電壓波動范圍不超過額定電壓的10%。
4、實驗室設備安裝地面水平，而且有能承受不低于試驗臺重量三倍的承受能力。
5、環境溫度保證在0℃～35℃，環境相對濕度不超過85%RH。
6、實驗室無振動、無明顯電磁干擾、無腐蝕性介質。應有標準接地線端子（阻值不大于4Ω）。
