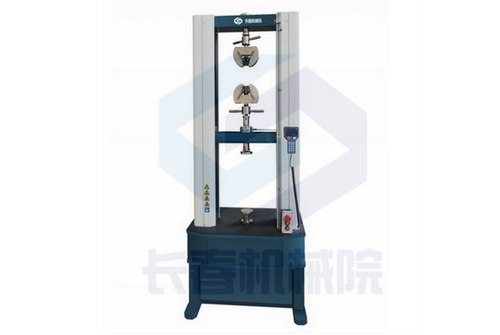

D系列 D2型 5kN、10kN、20kN 微機控制電子萬能試驗機
由高同軸度、高剛度負荷機架(TPHS式)、同步齒型帶減速機配以精密滾珠絲杠副的機械傳動系統及拉、壓、彎曲試驗等功能附件、計算機系統和TMC數字測量控制器聯合組成。D2 型微機控制電子萬能試驗機通過了GE S400(CMTL)認證實驗室認證。
高剛度(TPHS式)負荷機架：
具有主機試驗變形小，重復試驗結果誤差小的優點
具有高同軸度：優異的對中、同軸度，確保在載荷狀態下受到最小的側向力影響
TMC數字測量控制器
是在吸收德國控制器先進設計理念，全新打造的新款產品，可進行負荷、位移、應變三種閉環控制方式，試驗過程中在三種方式之間實現無沖擊平滑轉換。
具有自動識別功能：具有自動識別負荷傳感器和應變引伸計的功能。
具有自動標定功能：可對所安裝使用的力、位移、變形傳感器進行自動標定和自動選擇最佳量程。
1. 分辨率高達的±1/500000FS （500000碼）；
2. 具有屏顯手操盒控制器，控制器可脫離計算機獨立操作基本試驗功能；
3. 可配置四個應變式傳感器測量通道；
4. 可配置四個AB相信號測量通道(可接光電編碼器、光柵)；
5. 內置以太網接口；
6. 具有三角波、正弦波、梯形波等波形控制。
CLY型專用高精度負荷傳感器：曾榮獲國家科技進步二等獎，剛度大，精度高，確保高強度試驗、長時試驗工作穩定、結果準確。采用智能補償技術（有效的避免因外部環境變化及附加載荷，對傳感器造成的影響；自動補償慣性力對力值測量的影響，在50Hz以內動態測量誤差小于0.5％）采用非線性校正技術：具有抗偏心能力，進行非線性校正，確保測量結果準確。
全功能、易于操作的 TestExpert.NET2.0軟件：
國際同步的控制技術、人性化的軟件界面設計。TestExpert.NET2.0軟件滿足生產操作安全和人機工程學，標準化配置的試驗程序軟件，具有直觀的操作界面、可選擇的多語言能力、強大的分析與報告功能以及不斷增加的大量標準測試方法，可以更好地裝備大專院校和科研機構。TestExpert.NET2.0 軟件工業版是專門為工業用量身定制的材料測試軟件，操作高效，全套可選擇的測試自定義功能提供了快速修改測試模板和更改試驗條件要求的功能。
全方位的測試自定義功能管理
用戶管理：可以創建、編輯用戶，具有橫向和縱向雙重權限管理功能，簡化了特定用戶的操作過程。
試驗流程：使用Windows資源管理器方式自由設置試驗流程，在每一段流程中都包含控制流程、數據采集和斷裂檢測三項內容。在程序不作任何修改的情況下，通過多段控制完成任意復雜的試驗。采樣和斷裂檢測在試驗中可分別設置。
方法預設：可預設多種試驗方法，一旦設置好一個試驗方法，就可以調用該方法做一組或多組試驗，相互間不會產生影響
試驗標準：滿足多種材料試驗方法標準選取（如GB、DIN、ISO、ASTM等），支持國際單位制。
1. 強大分析處理功能
曲線選取、圖形處理：可對常用的曲線進行選取（應力－應變、負荷－變形、負荷－時間、負荷－位移、位移－時間、變形－時間等曲線）對曲線進行局部放大（無級放大，不分檔）、遍歷、移動中心點、自動標識特征點（彈性段、屈服點等）、多條疊加，還支持手工標記，結果對比、打印預覽及人工有效修訂數據等功能。
自動存盤：試驗條件、試驗數據自動存盤，必要時可以調出，不丟失。
結果再現：試驗結果可任意存取，可對曲線進行再分析。
2. 完善的報告生成功能
可根據需求任意設置打印標題、文檔，任選輸出報告中的計算項目。
可輸出批試樣的統計值，可選擇是否輸出曲線，以及輸出曲線特性。
豐富的報告調用、轉換、打印功能。
獨特的夾具設計：更加方便的試樣夾持方式，更順暢的操控方式，全面的測試附件，夾塊更換更加方便，讓試驗變得簡單。D2新型電子萬能試驗機的用戶可以利用大量的夾具和附件、環境模擬系統和引伸計，以滿足各種材料的標準試驗和定制試驗要求, 包括拉伸、壓縮、抗折/彎曲和剪切、剝離、撕裂等。
主要技術指標
|
D系列D2型5kN、10kN、20kN微機控制電子萬能試驗機
|
|
型號
|
D系列D2型
|
D2-05-N
|
D2-10-N
|
D2-20-N
|
|
控制器
|
型號
|
TMC、KNZ、EDC（三種控制器可選一種）
|
|
實驗力
|
最大實驗力
|
5kN
|
10kN
|
20kN
|
|
力值有效測量范圍
|
負荷傳感器容量0.2％～100％
|
|
力測量精度
|
為示值的±0.5％
|
|
變形
|
變形 測量范圍
|
在引伸計量程的2％～100％
|
|
變形 測量精度
|
為示值的±0.5％
|
|
位移
|
橫梁 位移測量
|
分辨率高于0.001mm
|
|
位移 測量精度
|
為示值的±0.5％
|
|
速度
|
橫梁 速度范圍
|
0.005～1000mm/min無極調速
|
0.001～500mm/min無極調速，任意設置
|
|
位移 速度精度
|
優于±0.5％（空載，檢測距離大于20mm）
|
|
速度
負荷容量
|
200mm/min以下允許最大試驗力1000mm/min以下允許1/2最大試驗力
|
100mm/min以下允許最大試驗力500mm/min以下允許1/2最大試驗力
|
|
附件
|
夾具形式
|
標準配置拉伸 壓縮 彎曲夾具 ，楔形 氣動 平板 盤繞 滾輪 液壓 臺肩等可選
|
|
加持范圍
|
圓試樣：Φ5～Φ12
|
|
板試樣：0～10
|
|
彎曲實驗支點間距
|
20-140（mm）
|
|
彎曲 支錕寬度
|
50（mm）
|
|
彎心直（半）徑
|
上支點半徑R5（mm）
下支點半徑R0.5,R2（mm）
|
|
主機
|
空間寬度（mm）
|
445mm
|
|
橫梁行程（mm）
|
1200mm
|
|
主機剛度（kN/mm）
|
90
|
|
外型尺寸（mm）
|
820×540×2070
|
|
整機形式
|
落地式
|
|
工作環境
|
室溫：10℃～35℃，濕度：20～80％
|
|
主機重量kg
|
300
|
|
整機功率
|
220V，≤750W
|
