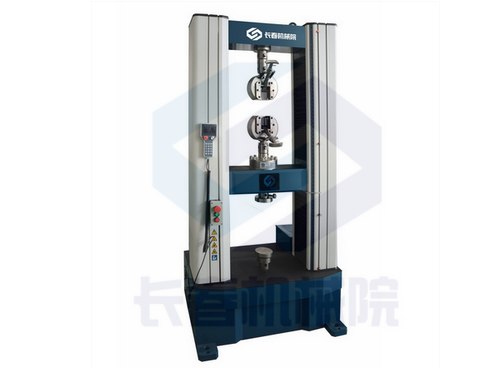

D系列 D2型 50kN、100kN 微機控制電子萬能試驗機
D2 型微機控制電子萬能試驗機由高同軸度、高剛度負荷機架(TPHS式)、同步齒型帶減速機配以精密滾珠絲杠副的機械傳動系統及拉、壓、彎曲試驗等功能附件、計算機系統和TMC數字測量控制器聯合組成。D2 型微機控制電子萬能試驗機通過了GE S400(CMTL)認證實驗室認證。
高剛度(TPHS式)負荷機架：
具有主機試驗變形小，重復試驗結果誤差小的優點
具有高同軸度：優異的對中、同軸度，確保在載荷狀態下受到最小的側向力影響
TMC數字測量控制器
是在吸收德國控制器先進設計理念基礎上，全新打造的新款產品，分辨率高達的±1/500000FS （500000碼），可進行負荷、位移、應變?nèi)N閉環控制方式，試驗過程中在三種方式之間實現無沖擊平滑轉換。
具有自動識別功能：具有自動識別負荷傳感器和應變引伸計的功能。
具有自動標定功能：可對所安裝使用的力、位移、變形傳感器進行自動標定和自動選擇最佳量程。具有三角波、正弦波、梯形波等波形控制。
CLY型專用高精度負荷傳感器：曾榮獲國家科技進步二等獎，剛度大，精度高，確保高強度試驗、長時試驗工作穩定、結果準確。采用智能補償技術，有效地避免因外部環境變化及附加載荷，對傳感器造成的影響；自動補償慣性力對力值測量的影響，在50Hz以內動態測量誤差小于0.5％；采用非線性校正技術，具有抗偏心能力，進行非線性校正，確保測量結果準確。
全功能、易于操作的 TestExpert.NET2.0軟件：
國際同步的控制技術、人性化的軟件界面設計。TestExpert.NET2.0軟件滿足生產操作安全和人機工程學，標準化配置的試驗程序軟件，具有直觀的操作界面、可選擇的多語言能力、強大的分析與報告功能以及不斷增加的大量標準測試方法，可以更好地裝備大專院校和科研機構。TestExpert.NET2.0 軟件工業版是專門為工業用量身定制的材料測試軟件，操作高效，全套可選擇的測試自定義功能提供了快速修改測試模板和更改試驗條件要求的功能。
獨特的夾具設計：更加方便的試樣夾持方式，更順暢的操控方式，全面的測試附件，夾塊更換更加方便，讓試驗變得簡單。D2新型電子萬能試驗機的用戶可以利用大量的夾具和附件、環境模擬系統和引伸計，以滿足各種材料的標準試驗和定制試驗要求, 包括拉伸、壓縮、抗折/彎曲和剪切、剝離、撕裂等。
主要技術參數
|
D系列D2型50kN、100kN微機控制電子萬能試驗機
|
|
型號
|
D系列D2型
|
D2-50-N
|
D2-100-N
|
|
控制器
|
型號
|
TMC、KNZ、EDC（三種控制器可選一種）
|
|
實驗力
|
最大實驗力
|
50kN
|
100kN
|
|
力值有效測量范圍
|
負荷傳感器容量0.2％～100％
|
|
力測量精度
|
為示值的±0.5％
|
|
變形
|
變形 測量范圍
|
在引伸計量程的2％～100％
|
|
變形 測量精度
|
為示值的±0.5％
|
|
位移
|
橫梁 位移測量
|
分辨率高于0.001mm
|
|
位移 測量精度
|
為示值的±0.5％
|
|
速度
|
橫梁 速度范圍
|
0.001～500mm/min無極調速，任意設置
|
|
位移 速度精度
|
優于±0.5％（空載，檢測距離大于20mm）
|
|
速度
負荷容量
|
50mm/min以下允許最大試驗力500mm/min以下允許1/2最大試驗力
|
|
附件
|
夾具形式
|
標準配置為拉伸 壓縮 彎曲夾具，楔形 氣動 平板 盤繞 滾輪 液壓 臺肩等可選
|
|
加持范圍
|
圓：Φ8～Φ22
|
|
板：0～14
|
|
彎曲實驗支點間距
|
30-320（mm）
|
|
彎曲 支錕寬度
|
80（mm）
|
|
彎心 直（半）徑
|
上支點直徑Φ10，Φ15，Φ20（mm）
下支點直徑Φ30（mm）
|
|
主機
|
空間寬度
|
540mm
|
|
橫梁行程
|
1200mm
|
|
主機剛度（kN/mm）
|
300
|
|
外型尺寸
|
1015×760×2150
|
|
整機形式
|
落地式
|
|
工作環境
|
室溫：10℃～35℃，濕度：20～80％
|
|
主機重量kg
|
1150
|
|
整機功率
|
220V，≤2000W
|
