一、工作原理

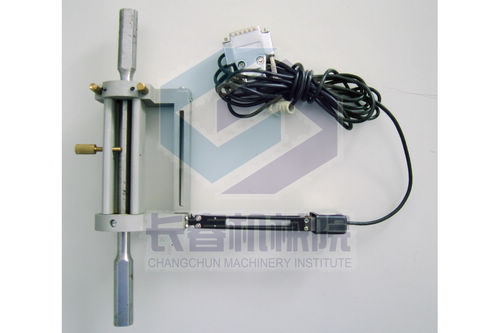

利用專門設計的扭轉引伸計夾持系統，可靠地裝夾在試樣上，采用應變片夾式引伸計進行機械量與電信號的轉換，使之完成扭轉應變的自動測試。
二、技術指標
1、扭轉引伸計的標距：該裝置分別配置50mm、100mm標距聯接延伸橫臂。
2、標配試樣直徑：Φ8mm Φ10mm Φ12mm。
3、扭轉中心至夾式引伸計測量刀口之距離：50mm。
4、夾式引伸計兩刀口工作初始距離：6mm。
5、夾式引伸計最大變形量：8mm（扭轉角約10°）
6、拱橋電壓≤6V，輸出靈敏度約2mV/V
7、精度：優于0.3％ F.S
8、可測試技術數據：切變模量G、規定非比例扭轉應力τp（例如τp0.015、τp0.3等 ）
三、標定
只對夾具引伸計進行8mm變形量的標定。將標定儀兩分離試樣部分，組裝成兩刀口夾持方式，其兩刀口距離為6mm。夾式引伸計裝在兩刀口之間，每組至少標定10點，標定三次取均值輸入計算機。通過相關數學模型計算獲得扭轉變量。
