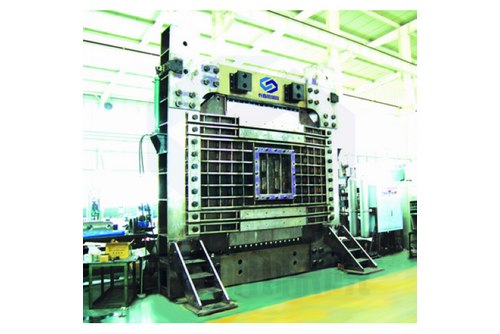

巖體平面相似模型試驗系統
主要用途
巖體平面相似模型試驗系統可以開展水電站引水隧洞、地下廠房、跨海隧道、石油和核廢料存儲、深部采礦和大型地下空間開發等重大工程中的復雜問題的研究。是科研單位、高校以及生產應用單位進行相關研究和檢測的設備。系統包括模型試驗臺架、伺服加載控制系統、數據測量及采集分析系統。
主要規格及技術指標
l 型號：ZYDL-YS120100
l 控制系統能控制豎向均布載荷和水平均布載荷
l 試樣尺寸：最大2000mmx300mmx1200mm（長x寬x高）
l 最大豎向載荷：120kN（30kNx4），（最大應力為0.2MP）
l 最大水平載荷：100kN（33.3kNx3），（最大應力為0.25MP）
l 控制油路：水平1路（比例伺服控制），豎向頂面1路（比例伺服控制）
l 試驗精度等級：2級，加載精度優于示值的±2％
l 變形測量范圍：5～80mm
l 千斤頂行程：≤150mm
l 試驗持續時間：四周（持續時間內系統保持恒定載荷，過程中載荷控制精度優于示值的±2％）
l 控制模塊：控制模塊對系統進行自動控制和人工控制；軟件模塊允許用戶將測試數據轉換成適用于用戶的真實信息，提供所有的數顯和繪圖報告形成功能，能滿足現代結構實驗室的各種需求；
l 保護功能：超載、限位、過流、過壓保護。
l 系統拆卸組裝方便；噪音低于65分貝。
l 型號：ZSDM800400
l 最大凈空尺寸：1386×1386×800mm（長×寬×高）。
l 加載負荷：豎向：800KN，由一個伺服作動器實現水平兩個正交方向：400KN，每個方向上一個伺服作動器。
l 加載油缸活塞行程：豎向600mm；水平向：上層±150mm，下層±150mm。
l 加載行車最大速率：豎直向：0.01m/s 水平向：0.01m/S。
